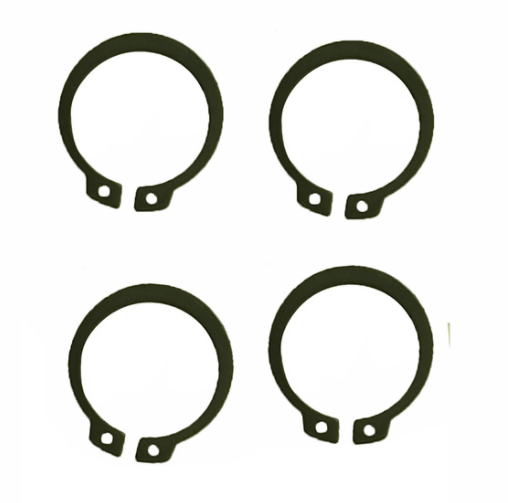

擋圈作為現在使用極為廣泛的起阻擋、固定作用的一種零部件，相信很多人都有在看到過。擋圈因?yàn)閺?qiáng)度硬度高，所以深受各界人士的喜愛，因此，擋圈的分類也是多種多樣，下面就讓元田擋圈廠家帶大家一起來看看吧！

一：擋圈概述

擋圈主要是起到軸向固定的作用，其中圓錐面加擋圈固定有較高的定心度。擋圈一般是用于軸向定位的，分軸用擋圈、孔用擋圈、開口擋圈等，一般材料65Mn用的較多，主要用于零件的固定，防止亂竄，擋圈具有較高的強度，硬度，彈性等特性，在市場上擋圈的種類多種多樣，有平擋圈，斜擋圈，中擋圈等，對零件的固定位置也相對不同且規格不一的。擋圈是用途較廣的碳素彈簧鋼，與65鋼相比，具有較高的強度、硬度、彈性和淬透性，臨界淬透直徑在水中一般為30~50mm，油中一般為16-32mm，熱處理時有過熱敏感性和回火脆性傾向，水淬時易開裂，一般采用油淬，擋圈截面尺寸>80的宜水淬油冷：退火后切削性尚好，但冷變形塑性低，焊接性能差。此擋圈一般經粹火、中溫回火后使用。

二：擋圈的分類組成

1.擋圈按其作用分類

平擋圈:一個可分離的基本上平的墊圈，其內或外部分用作向心圓柱滾子軸承外圈或內圈擋邊。

斜擋圈:具有"L"形截面的可分離圈，其外部分作用作向心滾子球軸承的內擋邊。

中擋圈:兩列或多列滾子軸承中的可分離圈，用于隔開并引導各列滾子。擋邊是平行于滾動方向并突出滾道表面的窄凸肩，用于支撐和引導滾動體并使其保持在軸承內。

2.擋圈的詳細分類

擋圈有:錐銷鎖緊擋圈、螺釘鎖緊擋圈、帶鎖圈的螺釘鎖緊擋圈、鋼絲擋圈、孔用彈性擋圈-A型、孔用彈性擋圈-B型、軸用彈性擋圈-A型、軸用彈性擋圈-B型、螺釘緊固軸端擋圈、螺栓緊固軸端擋圈、孔用鋼絲擋圈、軸用鋼絲擋圈等。

三：擋圈的用途

軸上零件的固定分為軸向固定和周向固定。軸向固定的方法有:軸肩或軸環固定、用軸端擋圈或圓錐面固定、用軸套固定、用圓螺母固定、用彈性擋圈固定。擋圈主要是起到軸向固定的作用，其中圓錐面加擋圈固定有較高的定心度。滾動軸承的擋圈就相當于一個活動的擋邊，是用來檔滾子用的，方便安裝。擋圈的結構有平擋圈、斜擋圈和中擋圈。
